Аннотация. Представлены результаты изучения строительных растворов из кладок стен двух культовых сооружений Юго-Западного Крыма – Мангупской Большой трехнефной базилики и «Се­верного» храма на плато Эски-Кермен, возведенных в раннесредневековый период. Их стены сложены в технике трехслойной двупанцирной с забутовкой кладки, на известковом связующем растворе. Об­разцы растворов изучались методами рентгеновской томографии, рентгенофазового анализа и растро­вой электронной микроскопии с энергодисперсионным рентгеновским микроанализом. Все изученные образцы растворов отнесены к воздушной жирной извести и различаются по характеру и количеству включений. Основной примесью в образцах из Мангупской базилики во всех случаях служил круп­ный галечный песок. В образцах из храма на плато Эски-Кермен обнаружено два типа включений: 1) большое количество толченой керамики с незначительной примесью ракушечника; 2) смесь кварца (мелкого песка), толченой керамики (цемянка), ракушечника и растений. Во всех образцах Мангупской базилики и в одном образце из Эски-Кермена обнаружено присутствие пирогенного арагонита с редки­ми примесями пирогенного кальцита, т.е. обнаружен относительно редкий вариант известкового цик­ла. В результате, отмечено, что за время экспозиции на воздухе и последующей археологизации состав строительных растворов может претерпевать значительные изменения.

Ключевые слова: Эски-Кермен, Мангуп, строительные растворы, растровая электронная микро­скопия с энергодисперсионным рентгеновским микроанализом, рентгеновская томография, рентгено­дифракционный фазовый анализ

323

Лобода А.Ю. и др. Известковые строительные растворы…

Благодарности: Исследования выполнены при финансовой поддержке Российской Федерации в лице Минобрнауки России в рамках Соглашения о предоставлении из федерального бюджета гранта в форме субсидии № 075-15-2023-010 от 21.02.2023 (15.СИН.21.0024). Количественный рентгено­фазовый анализ по методу Ритвельда выполнен в рамках госзадания ФНИЦ «Кристаллография и фотоника» РАН.

LIME MORTARS FROM THE STONEWORKS
OF EARLY CHURCHES AT MANGUP AND ESKI-KERMEN

Anastasia Yu. Loboda

National Research Center “Kurchatov Institute,” Moscow, Russia lobodaau@mail.ru, https://orcid.org/0000-0003-4926-1140

Pavel I. Kalinin

Institute of Physico-Chemical and Biological Problems of Soil Science of the Russian Academy of Sciences, Pushchino, Russia

kalinin331@rambler.ru, https://orcid.org/0000-0002-7252-2997

Alexander M. Antipin

Federal Scientific Research Center “Crystallography and Photonics” of the Russian Academy of Sciences, Moscow, Russia

antipin@physics.msu.ru, https://orcid.org/0000-0001-8076-557X

Anastasia V. Mandrykina 1 Ekaterina A. Kuzmina 2 Polina V. Guryeva 3 Ekaterina S. Kovalenko 4

National Research Center “Kurchatov Institute,” Moscow, Russia 1 mandrykina_av@mail.ru

2 katerina.kuzmina.88@list.ru 3

poli.b3@gmail.com 4 kovalenko_es@mail.ru

Valerii E. Naumenko

V. I. Vernadsky Crimean Federal University, Simferopol, Russia byzance@rambler.ru, https://orcid.org/0000-0002-2590-6314

Elzara А. Khairedinova

Institute of Archaeology of the Crimea of the Russian Academy of Sciences, Simferopol, Russia khairedinovaz@rambler.ru, https://orcid.org/0000-0002-1362-757X

Elena Yu. Tereschenko 5 Ekaterina B. Yatsishina 6

National Research Center “Kurchatov Institute,” Moscow, Russia 5 elenatereschenko@yandex.ru, https://orcid.org/0000-0001-5035-6978 6 yatsishina_eb@nrcki.ru, https://orcid.org/0000-0001-7652-7253

Abstract. This article presents the results of the research of technological mortars from the stoneworks of two religious buildings from the Early Mediaeval Period in the south-western Crimea. The walls of the big nave-and-two-aisles basilica at Mangup and the “northern” church atop of the plateau of Eski-Kermen were laid as three-layer double-shell masonry with rough-stone core and lime mortar. The mortar samples have been studied with X-ray tomography, X-ray phase analysis, and scanning electron microscopy with energy-disper­sive X-ray microanalysis. All the studied mortar samples have been classified as airy fat lime, of different na­ture and number of inclusions. The main inclusion in the samples from the basilica of Mangup, in all the cases, was coarse pebble sand. The samples taken from the church atop of the plateau of Eski-Kermen contained two types of inclusions: 1) large number of crushed ceramics with an insignificant admixture of coquina; 2) mixture of quartz (fine sand), crushed ceramics (opus signinum), coquina, and plants. All the samples taken from the basilica of Mangup and one sample from Eski-Kermen contained pyrogenic aragonite with rare admixtures of

324

Материалы по археологии, истории и этнографии Таврии. 2023. Вып. XХVIII

pyrogenic calcite, as a relatively rare variant of the calcareous cycle. As a result, it was noted that exposure to air and subsequent archaeologizing can significantly change the composition of building mortars.

Keywords: Eski-Kermen, Mangup, building mortars, scanning electron microscopy with energy-disper­sive X-ray microanalysis, X-ray tomography, X-ray diffraction analysis

Acknowledgments: The research was carried out with the financial support of the Russian Federation through the Ministry of Science and Higher Education within the framework of the Federal Budget Grant Agree­ment no. 075-15-2023-010 dated 02.21.2023 (15.SIN.21.0024). Quantitative X-ray phase analysis using the Rietveld method was performed within the state assignment of the FSRC “Crystallography and Photonics” RAS.

Специалистами неоднократно отмечалась важность изучения вяжущих материалов, служащих для скрепления между собой камней, кирпичей или отдельных конструктив­ных элементов жилых домов, инженерных или архитектурных сооружений, а также для их отделки и гидроизоляции [4, с. 29]. Особый интерес представляют средневековые растворы и штукатурки. Их изучение позволяет получать информацию о древних строи­тельных технологиях, а также имеет большое значение для проведения качественных ре­ставрационных работ и сохранения объектов культурного наследия. Известно, что в сред­невековых «пещерных» городах Крыма преобладали каменные сооружения, от которых до наших дней дошли лишь руины, фундаменты и нижние ряды кладок. Независимо от функционального назначения и размеров построек строители использовали практически одинаковую технику кладки стен. Все стены – трехслойные, двупанцирные с внутренней забутовкой. Во многих из них зафиксированы остатки растворов на основе извести.

Известковый строительный раствор – это один из наиболее распространенных мате­риалов, производимых человеком с древних времен [12]. Известь получали из горных

пород, состоящих из карбоната кальция (CaCO ). Как правило, это известняк – каль-

3

цит, реже, арагонит [14]. CaCO при длительном обжиге с температурой, превышающей

3

700оС, переходит в оксид кальция (CaO). Этот материал называется негашеной изве­стью. Чтобы придать негашеной извести цементирующие свойства, в нее добавляют

воду, образуя гидроксид кальция (CaOH ). Этот процесс называется гашением, и поми-

2

мо вымачивания извести, ее также перемешивают и, в некоторых случаях, взбивают [2, с. 42]. По мере развития и совершенствования строительных технологий, на этом этапе приготовления раствора в известь добавляли множество дополнительных компонентов: песок, глину, золу, навоз, пепел и т.д. Они были необходимы для того, чтобы сделать известь более густой и предотвратить сжимание раствора при усыхании, в том числе, чтобы уберечь его от растрескивания. Без наполнителей известь оставалась текучей и не могла быть использована в качестве связующего раствора в кладках. Эти добавки определяли не только свойства готового раствора, но и его дальнейшее изменение при воздействии окружающей среды [8, с. 146]. По цвету византийские растворы варьиру­ются от серого до розового, в зависимости от наполнителя. Часто использовавшаяся битая толченая керамика и керамическая пыль (цемянка) придавали раствору розоватый оттенок. Такой рецепт восходит к римской эпохе и описан у Витрувия. Крошка кирпича укрепляла раствор, придавая ему при этом особую вязкость [8, с. 145].

Растворы, использовавшиеся строителями в «пещерных» городах Крыма, исследова­лись только в 1948 г. А. В. Виннером. Взятый тогда на анализ настенный грунт из Большой трехнефной базилики Мангупского городища показал, что в качестве примесей в штука­турку добавляли мелкий кварцевый песок, мелко нарубленную солому и частички древес­ного угля [1, с. 29]. На сегодняшний день известны результаты исследований растворов и из других памятников Юго-Западного Крыма – византийских городов Херсона и Алустона. И. Л. Занчко-Яворский, изучивший в 1960-х годах 11 образцов раствора из производствен­ных, оборонительных и культовых средневековых сооружений Херсона, отметил практику рационального применения воздушной и гидравлической известей с гидравлической до­бавкой (цемянкой) или без нее, в зависимости от назначения сооружений [4, с. 271, табл. VIII]. На руинах главного храма Алустона, функционировавшего с раннесредневекового

325

Лобода А.Ю. и др. Известковые строительные растворы…

времени и до последней четверти XV в., выявлены остатки 5 разновидностей растворов на основе известкового вяжущего и песчанистого заполнителя с добавлением цемянки, отли­чающиеся соотношением компонентов [5, с. 754, 756, 759, прим. 3, 6, 7, 9, 10].

В предлагаемой работе представлены результаты изучения и последующего сравне­ния строительных растворов из кладок стен двух культовых сооружений из Юго-Запад­ного Крыма – Мангупской Большой трехнефной базилики и «Северного» храма на плато Эски-Кермен. Оба здания были возведены в раннесредневековый период и функциониро­вали долгое время. Их стены сложены в технике трехслойной, двупанцирной с забутовкой кладки, на связующем известковом растворе. Нами предпринята попытка определить осо­бенности состава использованной известковой массы и сопоставить примеси в растворах.

Объекты и методы

Большая трехнефная базилика построена около середины VI в. вместе с главной ли­нией обороны Мангупской крепости и функционировала до 1475 г., когда погибла в по­жаре. Раскопки памятника проводились неоднократно (Ф. А. Браун, 1890 г.; Р. Х. Лепер, 1912–1914 гг.; М. А. Тиханова, 1938 г.; Н. И. Бармина, 1967–2005 гг.) [9; 7, с. 260–261, 262, рис. 2,1]. Планиграфически здание представляет собой трехнефную базилику с дву­мя апсидами (центральная с прилегающими синтроном, солеей и амвоном относится к первоначальному строительству VI в., южная – к более поздним строительным перио­дам), нартексом и двумя галереями (Южной и Северной), вокруг которой располагалось множество разноплановых сооружений, открытых на данный момент частично. Очевид­но, что, помимо своей главной функции кафедрального храма городища и резиденции ие­рархов Готской епархии (с конца XIII в. – Готской митрополии) в Юго-Западном Крыму, она также являлась важнейшей архитектурно-топографической доминантой Мангупской крепости в VI–XV вв. и ее административным центром в эпоху раннего средневековья.

Сложенные в единой технике стены базилики отличаются использованным в них строительным материалом. Первоначальные стены выложены из крупных хорошо обра­ботанных блоков с тщательно подогнанными стыками между ними, более поздние – из разноразмерного камня, в том числе с использованием материала из разобранных стро­ений. Из стен базилики взяты образцы:

1М – фрагменты строительного раствора светло-серого цвета с включениями мелкой речной гальки. Центральная апсида, внутренний панцирь, южный заплечик, забутовка (рис. 1,1);

2М – фрагменты строительного раствора светло-серого цвета с включениями мелкой речной гальки. Южная апсида, внутренний панцирь, забутовка (рис. 1,2);

3М – фрагменты строительного раствора светло-серого цвета с включениями мелкой речной гальки. Западная стена, внешний панцирь, забутовка (рис. 1,3).

Образцы 1М и 3М, как предполагают А. Г. Герцен и В. Е. Науменко, связаны с остат­ками первоначальных стен храма и датируются периодом 550–565 гг., когда император Юстиниан I (525–565) построил на Мангупе крепость и ее кафедральный собор. Обра­зец 2М, предположительно, относится к XIV–XV вв., когда базилика неоднократно пе­рестраивалась и в ее композиции появилась дополнительная Южная апсида. При этом, визуально все образцы растворов схожи (рис. 1,1–3).

«Северный» храм расположен около северной калитки города, располагавшегося на плато Эски-Кермен. Это однонефное, одноапсидное здание, ориентированное апсидой на восток. Храм функционировал с раннесредневекового времени вплоть до гибели го­рода в конце XIII в. [10; 11]. По величине это было второе, после главной базилики, здание в городе. Храм был построен для жителей располагавшихся поблизости, вдоль восточного края плато, кварталов. Из руин «Северного» храма взяты образцы:

1ЭК – фрагменты строительного раствора розового цвета с обильными включениями толченой керамики. Основание апсиды снаружи (рис. 1,4);

2ЭК – фрагменты строительного раствора светло-серого цвета. Поверхность скаль­ного пола у основания внутренней части апсиды (рис. 1,5);

326

Материалы по археологии, истории и этнографии Таврии. 2023. Вып. XХVIII

3ЭК – фрагменты штукатурки светло-серого цвета с включениями окатанных кам­ней. Наос, развал камней, отбиралась часть штукатурки, наиболее удаленная от поверх­ности (рис. 1,6).

Элементный состав растворов был исследован методом растровой электронной ми­кроскопии в сочетании с энергодисперсионным рентгеновским микроанализом (РЭМ/ ЭРМ) с помощью растрового двухлучевого электронно-ионного микроскопа Helios Nanolab 600i (Thermo Fisher Scientific), оборудованного системой ЭРМ (EDAX), при ускоряющем напряжении 30кВ в режиме высокого вакуума (10-4 Па). Обработка спек­тров ЭРМ осуществлялась с помощью программного обеспечения TEAM (EDAX). Сум­марное содержание обнаруженных элементов приводится к 100%. Чувствительность метода составляет 0.1–0.5 масс.%. Данные об основном составе изученных областей усреднялись по результатам 3–5 измерений.

Изучение морфологии образцов проводилось на двулучевом растровом электрон­но-ионном микроскопе VERSA 3D (ThermoFisher Scientific) c кольцевым твердотель­ным детектором обратно рассеянных электронов (CBS). Съемка происходила при низ­ком вакууме (70 Па) при ускоряющем напряжении 30 кВ и токе 45 нА.

Анализ минерального состава образцов методом рентгенофазового анализа (РФА) выполнен на порошковом рентгеновском дифрактометре Rigaku Miniflex 600 (CuKα) в диапазоне сканирования 2θ 3–70° с шагом 0.02°. Образцы для исследований были акку­ратно растёрты до мелкодисперсного состояния в агатовой ступке и засыпаны в рент­геноаморфную кварцевую кювету без добавления воды, спирта или иных растворите­лей. Полученные экспериментальные данные обработаны с помощью пакета программ Miniflex Guidance, PDXL-2, Match и актуальных баз данных ICDD и ICSD. Количествен­ный анализ по методу Ритвельда проведён в программе Jana2006. В качестве исходных данных для проведения полнопрофильного анализа использованы модели кристалличе­ских структур, взятые из базы данных ICSD, соответствующие ранее найденным фазам в базе данных PDF-2. Уточнение фазовых соотношений проводилось путем поэтапного добавления уточняемых параметров от наиболее стабильных к коррелирующим, при постоянном графическом моделировании фона до стабилизации значений R-факторов. Суммарное содержание идентифицированных минеральных фаз приведено к 100%.

Исследование внутреннего строения проб растворов проводилось в НИЦ «Курчатов­ский институт» на промышленном рентгеновском томографе X5000 (NSI). Теневые про­екции регистрировались позиционно-чувствительным детектором рентгеновского излу­чения Perkin Elmer с размером матрицы 2048×2048 пикселей, размером пикселя 200×200 мкм, динамическим диапазоном 16 бит и сцинтиллятором на основе CsI:Tl. Томография проводилась на трубке открытого типа с применением медного фильтра 0,2 мм. Параме­тры измерения для проб 1ЭК–3ЭК: напряжение 170 кВ, ток 160 мкА, шаг поворота отно­сительно вертикальной оси 0,2°, время экспозиции одной проекции 0,5 с, усиление 0,5 пФ. Размер вокселя изображений составил 15,6×15,6×15,6 мкм. Параметры измерения пробы 1М: напряжение 150 кВ, ток 120 мкА, шаг поворота относительно вертикальной оси 0,18°, время экспозиции одной проекции 0,5 с, усиление 0,5 пФ. Размер вокселя изображений составил 12,4×12,4×12,4 мкм. Параметры измерения пробы 2М: напряжение 170 кВ, ток 180 мкА, шаг поворота относительно вертикальной оси 0,24°, время экспозиции одной проекции 0,25 с, усиление 0,5 пФ. Размер вокселя изображений составил 15,3×15,3×15,3 мкм. Для визуализации трехмерной информации структуры проб и расчета пористости и включений использовался программный пакет Volume Graphics studio 3.5.1. Минималь­ный объем для расчета соответствовал размеру вокселя полученных данных.

Включения в образцах

Соотношение объема примесей и связующего материала (извести), а также характер включений оценивались по результатам оптической микроскопии (рис. 1) и рентгенов­ской томографии (рис. 2).

327

Лобода А.Ю. и др. Известковые строительные растворы…

В образцах растворов из Мангупской базилики связующий материал присутствует в очень малом количестве (объем включений 48,6–77,6% от общего объема проб). Пробы содержат большое количество включений минерального происхождения (галька) с еди­ничными фрагментами примесей органического происхождения (раковины) (рис. 2,3). Минеральные включения имеют разную плотность (рис. 2,1,2).

Образец 1ЭК из «Северного» храма выделяется большим количеством контрастных включений неправильной формы, значительная часть из которых, предположительно, является фрагментами керамических изделий, также отмечены включения органическо­го происхождения (раковины) (рис. 2,4). В образцах 2ЭК и 3ЭК наблюдаются примеси минерального (песок) и органического происхождения (раковины), кроме того, фиксиру­ется большое количество вытянутых изогнутых пор и крупных полостей, некоторые из которых, вероятно, могут быть связаны с добавлением в раствор растений (рис. 2,5,6). В образцах из кладок стен «Северного» храма зафиксировано преобладание массы связую­щего вещества по сравнению с количеством включений (объем включений 10–34% от об­щего объема проб). Известно, что большее количество вяжущего вещества обеспечивает лучшую связь между структурными компонентами и большую механическую прочность известковых растворов. В пример можно привести контрфорсы Анайской церкви в Куада- сы-Айдын (Турция), которые были пристроены после землетрясений в регионе – в их рас­творах количество связующего было увеличено, чтобы обеспечить более высокую проч­ность для сопротивления будущим землетрясениям (известь/заполнитель 4/3–5/3) [15].

Связующее вещество в растворах

По данным РЭМ/ЭРМ установлено, что основным компонентом известковой основы во всех образцах является кальций (21,8–42,9%) (табл. 1). Это соответствует составу ос­новного связующего вещества в известковом растворе (CaCO ). В образце 1ЭК, помимо

3

того, в значительном количестве присутствуют алюминий, кремний и железо. Вероятно, это связано с присутствием именно в этом образце примеси толченой керамики.

Таблица 1. Элементный состав известковой основы по данным РЭМ/ЭРМ Table 1. Elemental composition of the lime base according to SEM/EDM data

C O Na Mg Al Si P S Cl K Ca Ti Fe
1ЭК 6,1 50,4 0,1 0,8 5,4 12,0 0,5 0,1 – 0,5 21,8 0,4 2,4
2ЭК 8,0 46,9 0,2 0,1 0,3 1,3 – – – – 42,9 0,1 0,3
3ЭК 8,9 47,9 0,2 0,2 0,7 2,0 – 0,1 – 0,1 39,6 0,1 0,3
1М 12,5 50,5 0,2 0,3 0,7 2,2 0,3 0,2 – 0,2 33,0 0,1 0,3
2М 10,2 48,9 0,3 0,1 0,5 3,4 – – 0,1 0,3 36,2 0,1 0,3
3М 6,3 33,9 – 0,2 0,3 0,9 – 0,1 0,1 0,1 57,8 0,1 0,3

Данные рентгенофазового анализа показывают, что связующее вещество в растворах из храма Эски-Кермена достаточно однородно и состоит преимущественно из кальцита с незначительной примесью песка (кальцит 91–98%, кварц 2–9%). Растворы из Ман — гупской базилики представлены смесью карбонатов кальция – кальцита и арагонита с примесью кварца (кальцит 4–47%, арагонит 7–90%, кварц 6–46%). Отсутствие глини­стой составляющей позволяет отнести все растворы к воздушной жирной извести [6].

Морфология связующего вещества в растворах изучалась по РЭМ-изображениям (рис. 3). Известковый раствор в пробах из Мангупской базилики представляет собой скопление тонких игольчатых не связанных в структуру дипирамидальных кристаллов арагонита, размером до 5 мкм. Причем в образце 1М их размер значительно меньше, чем в 2М (рис. 3,1,2). Мелкий размер кристаллов и их неструктурированное сложение

328

Материалы по археологии, истории и этнографии Таврии. 2023. Вып. XХVIII

указывают на вторичную кристаллизацию. По всей вероятности, арагонит является пи­рогенным, сформированным по гашеной извести при реакции ее с CO воздуха.

2

Известковый раствор в пробах из Эски-Кермена резко отличается от извести в пробах из Мангупа. Связующее вещество образцов ЭК в основном состоит из кальцита и алюмо­силикатов (рис. 3,5,6). На электронном снимке образцы представляют собой сплошную массу очень мелких игольчатых кристаллов кальцита, размером до 1 мкм, которые покры­вают более крупные кристаллы алюмосиликатов. Это типичная форма, характерная для перекристаллизованного кальцита. По всей вероятности, выявленный пирогенный кальцит сформировался в штукатурке спустя какое-то время после ее нанесения на поверхность. Однако в образце 2ЭК помимо кальцита, сформировался и арагонит, представленный ха­рактерными игольчатыми кристаллами, идентичными арагониту из Мангупа (рис. 3,4).

Важным свойством известковых растворов является их взаимодействие с воздухом,

при котором в течение времени они постепенно поглощают углекислый газ (CO ) и снова

2

трансформируются в кальцит [13]. Производство гашеной извести и ее трансформация обратно в кальцит известна как известковый цикл [14]. Однако вновь сформированный пирогенный кальцит по своим свойствам отличается от первичного кальцита геологиче­ского происхождения. Он характеризуется мелкокристаллическим строением и разупо- рядоченной атомной структурой [21]. Наличие мелких одиночных кристаллов и их не­упорядоченность служит важным индикатором пирогенного кальцита [16]. Существует и другой механизм, при котором гидроксид кальция может превращаться не в кальцит, а в его полиморфную модификацию – арагонит [19]. Арагонит имеет тот же химический состав, что и кальцит, но отличается строением кристаллической решетки. Он кристалли­зуется в ромбической сингонии, имеет ромбо-дипирамидальный класс симметрии. Состо­ит из призматических, игольчато-пирамидальных и пластинчатых игольчатых кристаллов [3]. Пирогенный арагонит зарождается в виде игольчатых кристаллов длиной несколько сотен нанометров и со временем эти кристаллы вырастают до 50 мкм [20]. Пирогенный арагонит может формироваться вместе с кальцитом, а их относительные количества за­висят от исходного материала раствора и условий окружающей среды. Однако причины формирования из известкового раствора арагонита вместо кальцита пока не установлены. По всей вероятности, основную роль играют факторы окружающей среды, такие как тем­пература, относительная влажность воздуха и парциальное давление CO [18]. В частно-

2

сти, установлено, что при низкой температуре и повышенном давлении СО в негашеной

2

извести именно содержание арагонита начинает превалировать над кальцитом [17].

В настоящее время трудно однозначно определить, почему в строительных раство — рах из Мангупа сформировался преимущественно арагонит, а из Эски-Кермена – в ос­новном кальцит. Исходя из данных микроморфологии, известковое связующее растворов из Эски-Кермена более неоднородно – имеет мелкие примеси силикатных минералов, по сравнению со связующим из Мангупа – чистая известь, скрепляющая крупные включения. Известковое связующее в обоих растворах характеризуются достаточно качественной тех­нологией изготовления, по всей видимости, они прошли один и тот же цикл производства. Он включал в себя преобразование карбоната кальция геологического происхождения в оксид кальция при обжиге и гидроксид кальция при гашении извести, а затем обратно в карбонат кальция в форме пирогенного кальцита или арагонита. Вероятно, формирование арагонита связано не с местными особенностями сырья, а со специфическими добавками в процессе производства или локальными условиями экспозиции строительных растворов.

Известно, что известковый раствор, подвергшийся вторичному обжигу и в резуль­тате снова перешедший в CaO, со временем на воздухе чаще преобразуется в арагонит, чем в кальцит [17], то есть образование арагонита может быть связано с пожарами в зда­нии. Еще одним объяснением могут быть разные условия экспозиции материала. Наи­более однородный кальцитовый раствор из Эски-Кермена был найден снаружи здания (1ЭК), тогда как образец со смесью кальцита и арагонита был взят внутри храма. Оче­видно, что внутри помещения была отличная от окружающей температура, влажность

329

Лобода А.Ю. и др. Известковые строительные растворы…

воздуха и количество CO . Возможно, именно эти условия повлияли на последующую

2

кристаллизацию кальцита в форме арагонита. Однако один из Мангупских образцов, состоящих из арагонита (3М), отобран в забутовке внешнего панциря. Кроме того, как уже было сказано ранее, формирование кальцита или арагонита может быть связано со специфическими добавками в процессе производства. По содержанию примесей рас­творы из Мангупа и Эски-Кермена в корне различаются. Помимо разного характера минеральных примесей, образцы отличаются примесями органического происхожде­ния, присутствие и разрушение которых также может оказывать влияние на процесс известкового цикла. Предложенные выше гипотезы требуют дальнейших исследований и расширения количества привлеченных к изучению образцов.

Заключение

Анализ связующего в строительных растворах Мангупской базилики и «Северного» храма на плато Эски-Кермен позволил отнести все изученные образцы к воздушной жирной извести [6].

По характеру и количеству включений исследованные строительные растворы отли­чаются. Образцы из кладок стен Мангупской базилики имеют схожие характеристики – большое количество разнородных минеральных примесей (преимущественно кварц) и малое количество органических включений (ракушечник), количество включений пре­вышает объем связующей их извести. Основываясь на визуализации и элементном со­ставе включений, можно предположить, что основной примесью в образцах из Мангупа во всех случаях служил крупный галечный песок [1, с. 29]. Во всех образцах из кладок стен «Северного» храма на плато Эски-Кермен зафиксировано преобладание массы свя­зующего вещества относительно объема включений. По включениям образцы представ­лены двумя типами: 1 – с большим количеством толченой керамики с незначительной примесью ракушечника; 2 – смесь кварца (мелкого песка [1, с. 29]), толченой керамики (цемянки), ракушечника и растений, возможно, соломы [1, с. 29]. На добавление в рас­твор растений указывает большое количество изогнутых вытянутых пор, зафиксирован­ных при томографическом исследовании образцов.

Нужно отметить, что изученные образцы строительного раствора 1М, 2М, 3М про­исходят из различных частей Мангупской базилики, постройка которых предположи­тельно относится к разным хронологическим периодам: образцы 1М и 3М связаны с остатками первоначальных стен храма и датируются периодом 550–565 гг.; образец 2М, предположительно, относится к XIV–XV вв., ко времени перестройки и сооружения дополнительной Южной апсиды. Анализ этих образцов показал полную идентичность строительных растворов. Не исключено, что датировка Южной апсиды ошибочна, и все строительные остатки, откуда взяты образцы раствора, относятся к одному времени, однако это обстоятельство можно объяснить и тем, что знания об использовании мест­ных сырьевых ресурсов и технологии производства раствора на протяжении веков на­меренно передавались новым поколениям мастеров. Известны исследования турецких специалистов, посвященные изучению известковых строительных растворов V–XIV вв., основным выводом которых стало выявленное единообразие сырьевого, минералогиче­ского и химического составов образцов растворов, относящихся к разным по времени этапам строительства [15].

Помимо выявленных различий в характере и количестве включений в растворах Мангупской базилики и «Северного» храма на плато Эски-Кермен, была обнаружена разница в минералогическом составе известкового связующего образцов. Пирогенный арагонит с редкими примесями пирогенного кальцита идентифицирован во всех образ­цах Мангупской базилики. В двух образцах из Эски-Кермена найден пирогенный каль­цит, в одном (ЭК2) – пирогенный кальцит и арагонит. Таким образом, был идентифи­цирован относительно редкий вариант известкового цикла, при котором из гидроксида кальция формируется карбонат кальция в форме пирогенного арагонита. После обжига

330

Материалы по археологии, истории и этнографии Таврии. 2023. Вып. XХVIII

кальцита и гашения извести, достаточно однородная и схожая по своему возрасту, со­ставу и, вероятно, технологии приготовления известковая масса растворов кладок хра­мов Эски-Кермена и Мангупа развивалась в разных условиях. Возможно, именно это привело к формированию пирогенного кальцита снаружи зданий, и смеси кальцита и арагонита внутри храмов, хотя нельзя исключать влияние пожаров, добавок карбонат­ных, силикатных или органических наполнителей, которые могли играть свою роль в химических процессах цикла перекристаллизации гашеной извести.

Все это указывает, в первую очередь, на то, что при изучении связующих строитель­ных растворов, найденных в ходе археологических раскопок, следует учитывать, что за время экспозиции на воздухе и последующей археологизации их состав может претер­петь значительные изменения. Следовательно, и состав материала на момент обнаруже­ния может не соответствовать изначальному замесу, использованному строителями.

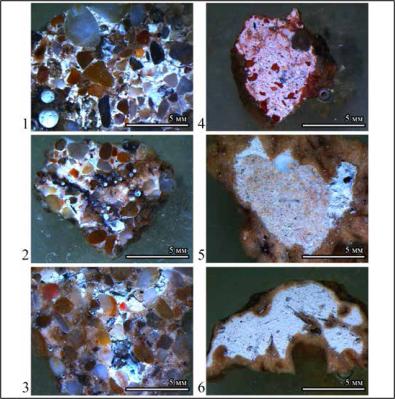

Рис. 1. Известковые строительные растворы: 1 – 1М, 2 – 2М, 3 – 3М, 4 – 1ЭК, 5 – 2ЭК, 6 – 3ЭК
Fig. 1. Lime mortars: 1 – 1M, 2 – 2M, 3 – 3M, 4 – 1EK, 5 – 2EK, 6 – 3EK

331

Лобода А.Ю. и др. Известковые строительные растворы…

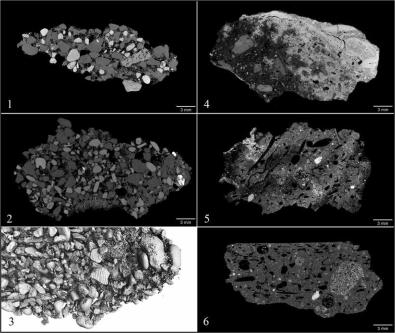

Рис. 2. Продольные томографические сечения: 1 – 1М, 2 – 2М, 4 – 1ЭК,
5 – 2ЭК, 6 – 3ЭК, 3 – модель поверхности образца 2М

Fig. 2. Longitudinal tomographic sections: 1 – 1M, 2 – 2M, 4 – 1EK,

5 – 2EK, 6 – 3EK, 3 – model of the surface of sample 2M

332

Материалы по археологии, истории и этнографии Таврии. 2023. Вып. XХVIII

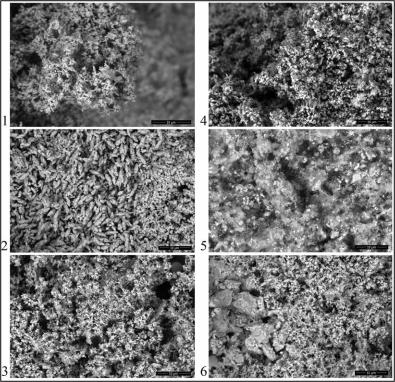

Рис. 3. РЭМ-изображения. Морфология поверхности образцов:
1 – 1М, 2 – 2М, 3 – 3М, 4 – 2ЭК, 5 – 1ЭК, 6 – 3ЭК

Fig. 3. SEM images. Surface morphology of samples:

1 – 1M, 2 – 2M, 3 – 3M, 4 – 2EK, 5 – 1EK, 6 – 3EK
